1.Hyper Mill Setup 모델링 열기 소재 설정
1. Part Open
- 고객사에서 모델링 파일을 대부분 받고 시작 할 것이다. 파일명은 step 파일 요청!!
- 간혹 카티아나 유지에서 step 파일 세이브가 안되는 경우가 있다(옵션 이러한 경우 원본을 받아서 변환해야 한다...)
- 파일 열기를 클릭하여서 파일 확장자에서 step 선택 setting가 활설화 되면 클릭을 하여 세팅 화면에서 create soild 선택
** 기본설정은 step 파일을 받으면 서페이스로 깨져서 온다. 저렇게 변경해주면 열때부터 솔리드가 되어서 열림 **

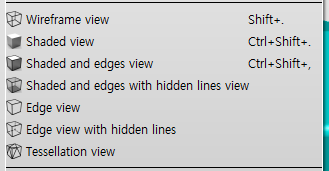

-파일을 열면 보기 어렵게 되어있다. view로 들어가서 보기 편하게 바꾸면 된다. 쉐이드 앤드 엣지가 편하다.
- 용량이 커지면 쉐이드 엣지 처히할때 문제가 되지만 이건 엄청 큰 모델링의 경우이다.
2. 소재 생성 및 원점 설정, 레이어 정리

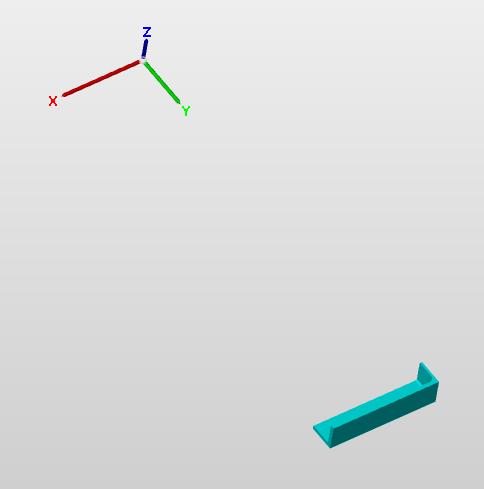

- 모델링을 오픈하면 대부분 원점이 모델링과 한참 떨어져있다. 왠만하면 원점을 살려두는 것이 좋다.
- 차후 형상 변경을 하면 저부분을 기준으로 다시 오기 때문에 비교하기 편하다
-작업 하기 전에 레이어를 정리해주자. 차후 알아보기 편하다 간단한 제품을 필요가 없지만 제품이 복잡해지면 필수
- 레이어로 가서 더블클릭을 하면 글자가 진하게 바끼는데 생성한 모델은 그곳으로 입력이 된다.

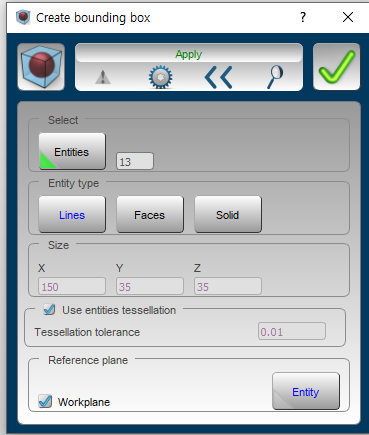

- 모델링을 선택하고 Analysis - Create bounding box 선택
- 현재 축을 기준으로 여유 0인 소재 박스를 생성
- 소재 생성 및 원점 설정

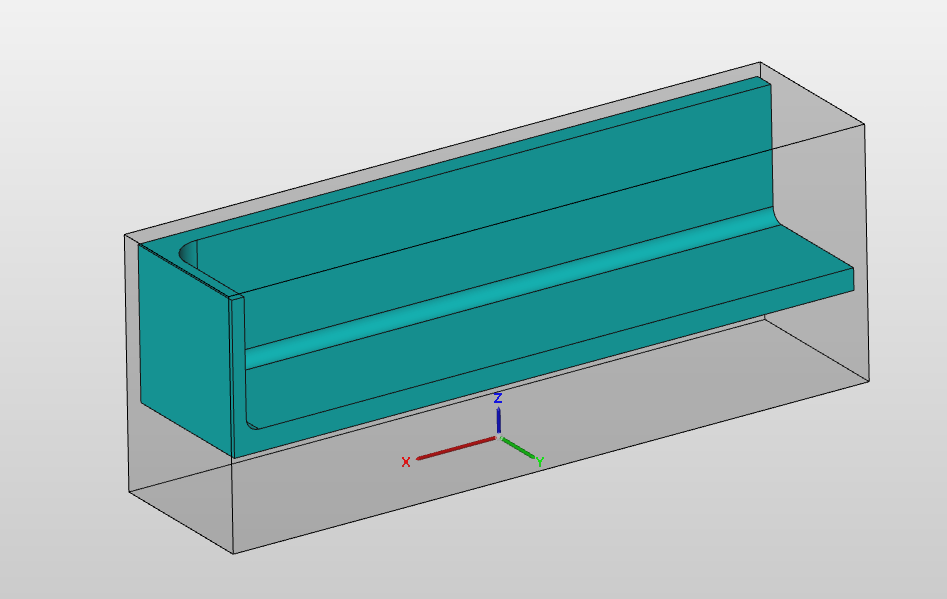

-생성 된 라인에서 소재 바닥을 제외하고는 2mm 여유를 바닥은 20mm 여유를 주고 솔리드 생성
- 소재를 레이어설정해주고 소재의 종류를 설정해주자. 아래의 그림에서 소재의 투명도도 설정해주자
- 마우스 우클릭을 하면 원점 변경을 할 수 있다. 이용해서 원점 또한 변경하자
- 변경 후 해당 좌료를 wp 기능을 이용하여 설정해주자(고객사의 원점을 유지하면 좋다)
